[반도체 투자 101] 2탄: 메모리 반도체의 양대 산맥과 작동 원리 (DRAM, NAND 완벽 분석)

[반도체 투자 101] 2탄: 메모리 반도체의 양대 산맥과 작동 원리 (DRAM, NAND 완벽 분석) 대표 이미지

반도체 초보 투자자가 시장의 흐름을 읽기 위해 넘어야 할 두 번째 관문은 "메모리 반도체"의 내부 분류와 구체적인 작동 메커니즘을 이해하는 것입니다.

대한민국 대표 반도체 기업인 SK하이닉스의 핵심 캐시카우이자 전 세계 IT 하드웨어 산업을 지탱하는 메모리 반도체의 양대 산맥: 휘발성 메모리(DRAM)와 비휘발성 메모리(NAND Flash)의 근본적인 차이와 최신 비즈니스 동향을 요약 정리해 드리겠습니다!


💾 1. 휘발성 vs 비휘발성: 메모리 동작의 근본적 구분

메모리 반도체는 컴퓨터 내부 장치가 작동하는 동안 전류의 흐름을 이용해 데이터를 일시적 또는 반영구적으로 보관합니다. 이때 전원 차단 여부에 따라 크게 두 갈래로 갈라집니다.

       [ 메모리 반도체 (Memory Semiconductor) ]
                     │
         ┌───────────┴───────────┐
         ▼                       ▼
    휘발성 메모리            비휘발성 메모리
  (Volatile Memory)      (Non-volatile Memory)
   [대표주자: DRAM]         [대표주자: NAND]
  전원 차단 시 소멸        전원 차단 시 유지
  • 휘발성 메모리 (Volatile Memory): 전기가 끊어지면 그동안 기록되어 있던 모든 데이터가 찰나에 완전히 휘발되어 지워지는 임시 저장 공간입니다. 속도가 매우 빠르다는 장점이 있어 CPU의 보조 역할을 담당합니다.
  • 비휘발성 메모리 (Non-volatile Memory): 스마트폰 전원을 끄고 켜도 저장된 전화번호와 사진첩이 지워지지 않는 것처럼, 전원 공급이 중단되어도 저장된 정보가 파괴되지 않고 보존되는 메모리입니다.

🧠 2. DRAM (Dynamic Random Access Memory): 휘발성의 지존

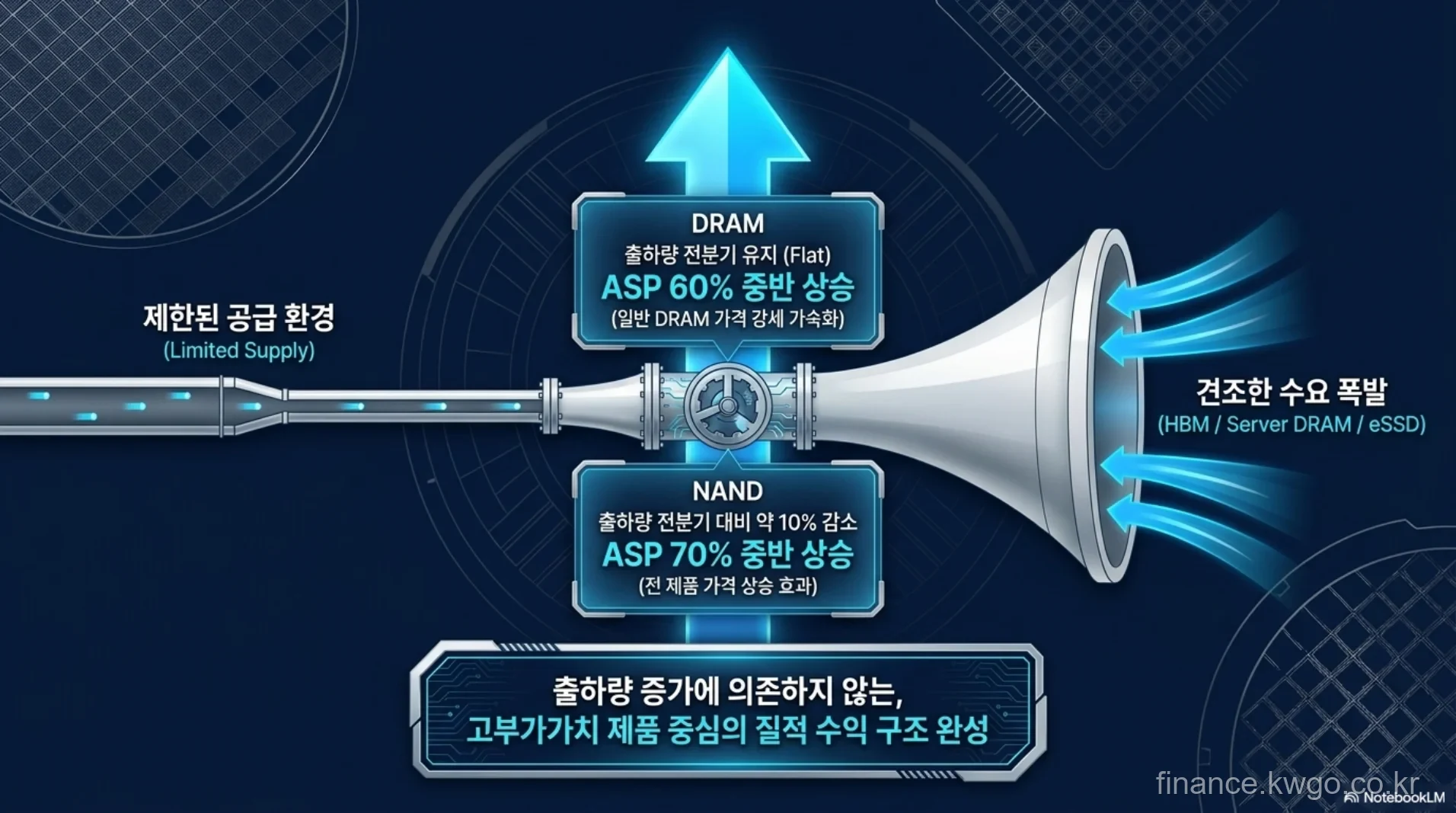

DRAM 및 NAND 출하량과 ASP 변동 추이

  • 주요 개념: 디램은 컴퓨터나 스마트폰에서 실행 중인 운영체제(OS)와 프로그램들이 실시간으로 마음껏 읽고 쓸 수 있게 돕는 '메인 작업대(주기억장치)'입니다.
  • 동작 원리: 초미세 셀 내의 캐패시터(Capacitor, 축전기)에 전하를 충전하여 1(데이터 있음)과 0(데이터 없음)을 판별합니다. 전기가 차단되면 캐패시터의 충전 전하가 즉시 소멸하므로 데이터가 휘발됩니다.
  • 최근 실무 및 투자 핵심 (SK하이닉스):
    최근 AI 탑재 데이터센터 가속기와 3D 그래픽/영상 고사양화로 고대역폭 메모리인 HBM3e나 초고속 서버용 DDR5 디램 수요가 폭발하고 있습니다. 실제 SK하이닉스의 2026년 1분기 실적 자료에 따르면, 범용 디램 출하량이 전분기 대비 동등 수준(Flat)에 머물렀음에도 고부가 AI 디램 중심의 판매 단가(ASP) 강세 덕에 DRAM 부문 평균 단가가 무려 60% 중반대 급등하는 경이로운 성과를 거두었습니다.

💾 3. NAND Flash (낸드플래시): 영구 보존 비휘발성 대표 주자

  • 주요 개념: 낸드플래시는 우리가 일상에서 흔히 사용하는 USB 드라이브, 모바일 기기의 내부 내장 스토리지, PC와 서버의 차세대 고속 보조기억장치인 SSD(Solid State Drive)에 쓰이는 핵심 부품입니다.
  • 동작 원리: 디램과 달리 셀 내부의 특수 방인 '플로팅 게이트(Floating Gate)' 또는 부도체막인 '차지 트랩(Charge Trap)' 영역 안에 물리적으로 전자를 주입하고 단단히 가둬 잠급니다. 장벽이 전자를 막아주기 때문에 전기가 꺼져도 전자가 보존되어 비휘발성 성격을 띱니다.
  • 최근 실무 및 투자 핵심 (SK하이닉스):
    AI 빅데이터 분석과 LLM 연산 수요 확대로 대규모 서버용 eSSD(기업용 고밀도 저장 장치) 공급 수급이 타이트해졌습니다. SK하이닉스의 최근 1분기 공식 브리핑에 따르면, 낸드플래시 범용 제품 출하량을 전분기 대비 약 10% 일부 의도적으로 감산 조절했음에도 불구하고, eSSD 같은 고부가가치 비휘발성 제품 가격 강세 덕에 낸드 부문 평균판매단가(ASP)가 70% 중반 상승하는 엄청난 수익성 향상을 일구어 냈습니다.

💡 요약 및 투자 가이드

구분 DRAM (디램) NAND Flash (낸드플래시)
저장 유형 임시 저장 (휘발성) 영구 저장 (비휘발성)
물리 구조 캐패시터 (전하 누설 Refresh 필요) 플로팅 게이트/차지 트랩 (전자 감금)
속도 및 성능 극단적으로 빠름 (컴퓨터 메인 메모리) 상대적으로 느림 (스토리지 및 저장소)
주요 적용 제품 PC RAM, 그래픽 카드 VRAM, HBM SSD, 스마트폰 내장 메모리, USB 메모리
SK하이닉스 전략 HBM3e 12단 등 고성능 서버 디램 선점 초고용량 엔터프라이즈 eSSD 비중 확대

DRAM과 NAND의 차이점을 완전히 숙지하셨다면, 메모리 업사이클 시 어떤 제품군의 단가 상승률이 높은지에 따라 SK하이닉스와 삼성전자의 분기 실적 및 주가 변동성을 과학적으로 예측할 수 있게 됩니다.

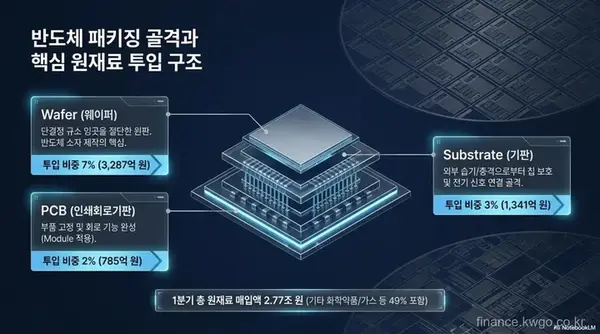

다음 3탄 가이드에서 반도체가 만들어지는 구체적인 핵심 원재료(웨이퍼, 기판, 패키지)들과 후공정의 비밀에 대해 바로 알아보세요.
👉 [반도체 투자 101] 3탄: 반도체는 어떻게 만들어질까? 핵심 소재와 후공정 바로가기 ↗

💡 [반도체 투자 101] 연재 시리즈 바로가기
* 1탄: 반도체 시장의 기본 뼈대와 비즈니스 모델
* 2탄: 메모리 반도체의 양대 산맥과 작동 원리
* 3탄: 반도체는 어떻게 만들어질까? 핵심 소재와 후공정
* 4탄: AI 시대의 꽃, 대세가 된 고성능·차세대 메모리
* 5탄: 실전 투자를 위한 반도체 시장 지표와 미래 트렌드

💡 함께 읽으면 좋은 대장주 실적 분석

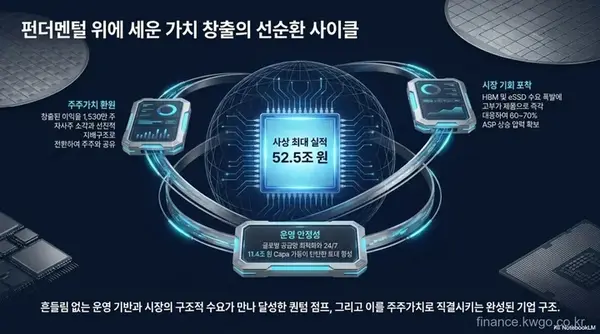

* 실제 SK하이닉스가 2026년 1분기 사상 최대 매출 52.5조 원을 기록한 가치 창출 원재료 및 자사주 이익 소각 등 세부 전략 리포트 요약본은 아래 글을 참고하세요.
🔗 SK하이닉스 2026년 1분기 가치 창출 및 운영 전략 브리핑 바로가기 ↗

🤔 자주 묻는 질문 (FAQ)

Q. 전원이 꺼져도 데이터가 보존되는 낸드플래시의 물리적 원리는 무엇인가요?

낸드플래시는 칩 내부의 '플로팅 게이트(Floating Gate)' 혹은 '차지 트랩(Charge Trap)' 영역에 전자를 가두어 두는 방식을 씁니다. 이 좁은 방에 갇힌 전자는 외부 전원 공급이 차단되어도 도망가지 못하므로 데이터가 반영구적으로 영구 저장됩니다.

Q. 디램(DRAM)은 왜 주기적으로 충전(Refresh)이 필요한가요?

디램은 '캐패시터(Capacitor)'라는 초미세 축전기에 전하를 채우는 방식으로 1과 0을 구분합니다. 하지만 캐패시터의 특성상 시간이 흐르면 전하가 누설되어 방전됩니다. 따라서 데이터 소실을 막기 위해 1초에 수십 번씩 다시 전기를 채워 넣는 '리프레시(Refresh)' 동작이 의무적으로 일어납니다.

Q. 최근 SK하이닉스의 디램과 낸드플래시 사업 실적 추이는 어떠한가요?

2026년 1분기 브리핑 공시에 따르면, SK하이닉스는 범용 제품 출하량 증가에 의존하지 않고 AI 메모리 중심으로 체질을 완전히 개선했습니다. 그 결과 디램은 출하량 변화가 없음에도 평균판매단가(ASP)가 **60% 중반 상승**하였고, 낸드는 출하량이 10% 감소했음에도 ASP가 **70% 중반 상승**하는 질적 성장을 기록했습니다.
